Варианты отопления дома: 8 эффективных и популярных решений

Недостатки:

• Подходит только для маленьких домов. Отопительный контур не должен быть длиннее 25-30 м;

• Невысокая точность регулировки температуры в доме (с погрешностью до 3-5 ˚С);

• Радиаторы буду нагреваться по-разному: чем ближе к котлу, тем сильнее;

• Обязательно использование труб с повышенным сечением.

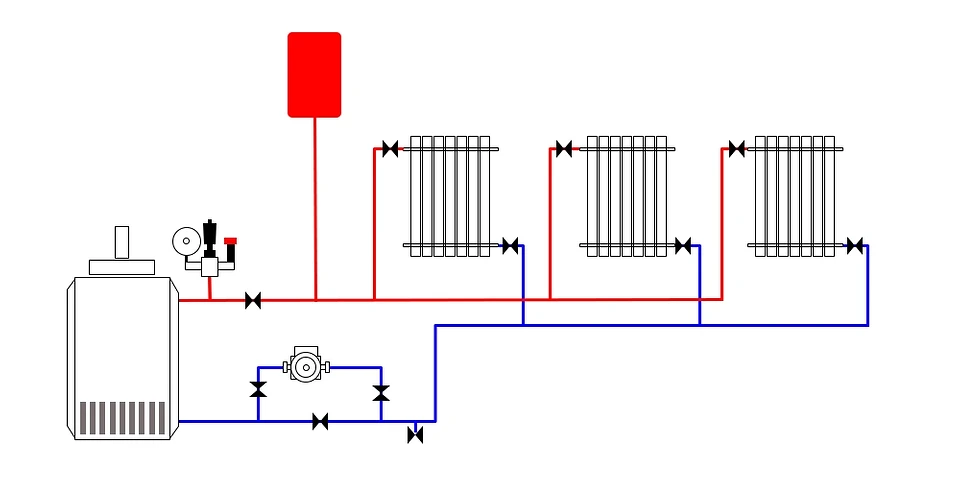

С ПРИНУДИТЕЛЬНОЙ ЦИРКУЛЯЦИЕЙ ТЕПЛОНОСИТЕЛЯ (рисунок 2)

В отличие от предыдущей системы, здесь появляется насос для принудительной циркуляции воды. При этом скорость прокачки поддается регулировке.

Преимущества:

• Длина контура может быть любой. Подходит для большого или двухэтажного дома;

• Можно использовать тонкие трубы;

• Температуру в разных помещениях можно точно регулировать;

• Все радиаторы в доме будут разогреваться равномерно;

• Нет необходимости в уклоне труб, возможно их вариабельное расположение.

Недостатки:

• Зависимость от электроэнергии, которой питается насос;

• В процессе работы насос шумит, потребуется дополнительная шумоизоляция.

РАЗВОДКА ПО ГОРИЗОНТАЛИ (рисунок 3)

Применяется горизонтальная подводка воды к радиаторам отопления. При этом одновременно применяются 2 стояка. Первый – для подвода теплоносителя, второй – для отвода воды обратно к котлу для повторного нагрева. При этом трубы, которые подводят воду непосредственно к радиаторам отопления, располагаются именно горизонтально. Часто они незаметно монтируются в стене или полу.

Преимущества:

• Система идеальна даже для самых нестандартных планировок. Трубы можно хорошо скрыть;

• Можно отключать отдельные радиаторы при работающих остальных. Например, для ремонта;

• Есть возможность использования любого количества радиаторов в разных местах дома;

• Радиаторы могут быть включены в систему как проточные или тупиковые;

• Возможен точный контроль за уровнем температуры.

Недостатки:

• Обязателен насос для принудительной циркуляции воды;

• Обязательно удаление воздуха из системы.

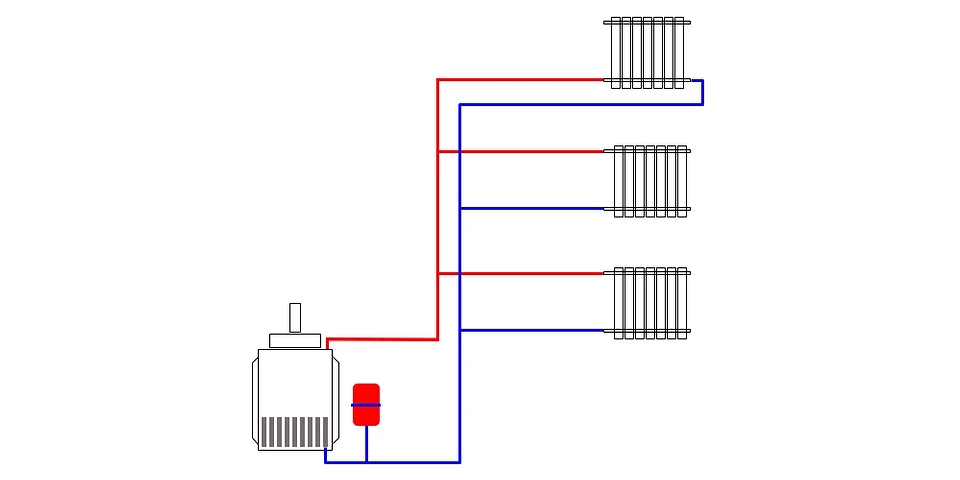

РАЗВОДКА ПО ВЕРТИКАЛИ (рисунок 4)

В этой системе используется один стояк. Как правило, реализуется в многоэтажных домах. Вертикальная подача воды при этом не сразу переходит в горизонтальную на каждом из этажей.

Горячая вода по стояку подается на самый верх. Затем система ветвится. Каждое ответвление подает теплоноситель к одному из радиаторов отопления. Затем вода постепенно стекает в самый низ дома, откуда подается в котел для очередного нагрева. Стоит отметить, что в описанной системе обязательно присутствие сборника воздуха в верхней точке для его удаления из контура.

Преимущества:

• Системе не требуется насос для принудительной циркуляции;

• Минимальные потери тепла при движении воды по контуру;

• Воздух в системе почти не образуется.

Недостатки:

• Размещение радиаторов на этажах со строгой привязкой к месту;

• В случае локального ремонта придется отключать всю систему;

• Радиаторы на верхних этажах будут разогреваться несколько сильнее.

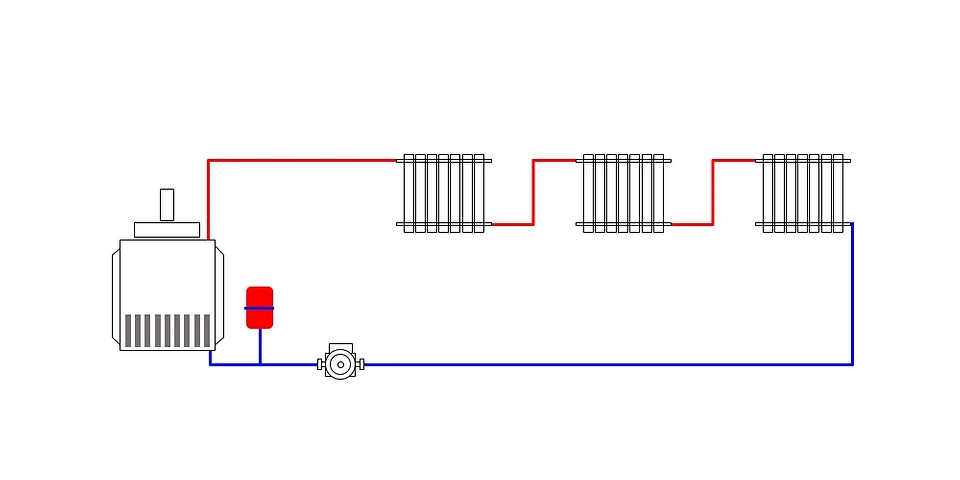

ОДНОТРУБНАЯ СИСТЕМА С КОТЛОМ (рисунок 5)

Это одна из самых примитивных систем отопления для частного дома. Теплоноситель в ней движется по одной магистральной трубе, начиная от котла и последовательно проходя через все батареи отопления. Несомненным преимуществом такого варианта считается возможность ее самостоятельной сборки при наличии соответствующих навыков и инструментов.

Преимущества:

• Минимизировано число элементов и агрегатов в контуре;

• Снижет риск протечек;

• Простота сборки, монтажа и запуска.

Недостатки:

• Постоянные потери тепла. Последние радиаторы будут холоднее первых;

• Отсутствует возможность регулировок тепла на отдельных радиаторах;

• Рекомендуется установка насоса;

• Количество батарей отопления не должно превышать 5-6;

• Описанные недостатки однотрубной системы отопления с одним котлом для частного дома можно отчасти устранить с помощью включения в контур дополнительных элементов. Это клапаны, регуляторы для радиаторов и т. д.

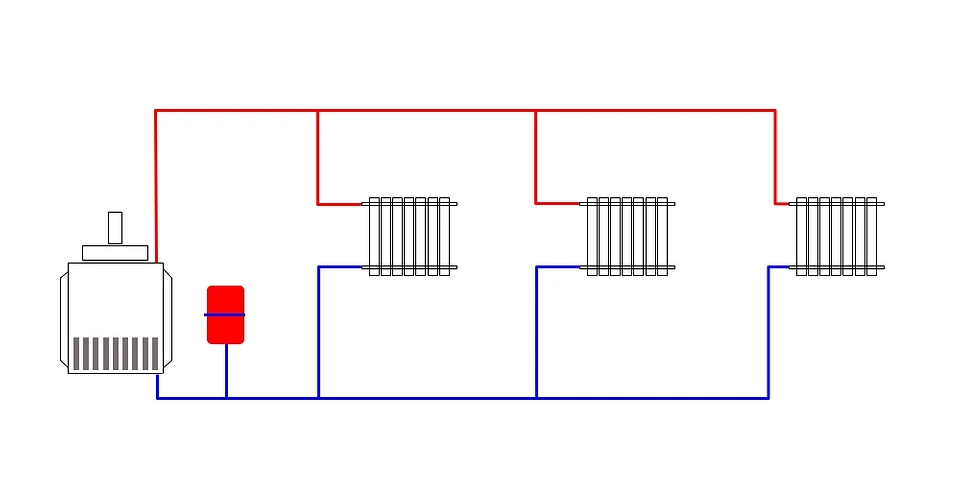

ДВУХТРУБНАЯ СИСТЕМА С ОДНИМ КОТЛОМ (рисунок 6)

Такая система предполагает наличие двух труб: одна – для подвода горячей воды, другая – для отвода воды от батарей. При этом радиаторы включаются в схему по параллельному принципу.

Преимущества:

• Все батареи отопления нагреваются равномерно;

• Количество радиаторов может быть разным. Зависит от возможностей системы труб;

• Отдельные батареи можно выключать;

• Возможен монтаж регуляторов для отдельных радиаторов отопления.

Недостатки:

• Требуется вдвое большее количество труб по сравнению с предыдущим вариантом;

• Установка и запуск системы требуют профессионального подхода;

• Сложности при скрытии труб.

СИСТЕМЫ С КОЛЛЕКТОРОМ

Отопительная система частного дома может включать в себя коллектор. Это специальный агрегат, в котором присутствуют две гребенки. При этом первая гребенка предназначена для подачи горячей воды и направлению ее к радиаторам отопления. А вторая – для сбора охлажденного теплоносителя и возврата его к котлу, который может быть как электрическим, так и работающим на сжигаемом топливе.

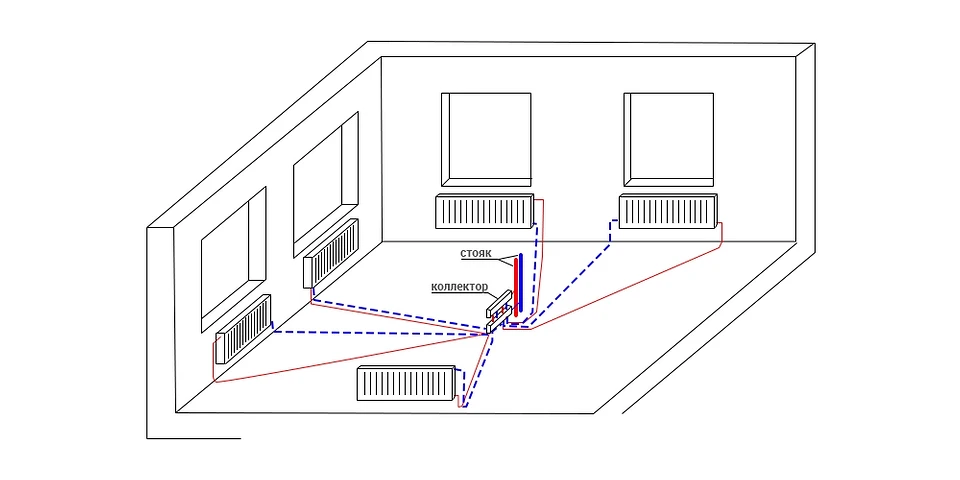

РАЗВОДКА ЛУЧЕВОГО ТИПА (рисунок 7)

Такая схема обязательно включает в себя распределительный коллектор. От него идут две трубы: для подачи воды и ее возврата. Радиаторы включаются в систему параллельно. Обязательно присутствие насоса.

Преимущества:

• Все батареи разогреваются равномерно;

• Степень нагрева каждого радиатора легко регулируется;

• Каждую из батарей отопления легко выключить;

• Расчет системы перед монтажом достаточно прост;

• Управление нагревом удобно благодаря присутствию коллектора, который обычно размещается в отдельном шкафу.

Недостатки:

• Используется относительно много труб, что повышает стоимость системы;

• Монтаж может быть осуществлен только профессионалами;

• Сложно варьировать пространственную конфигурацию системы.

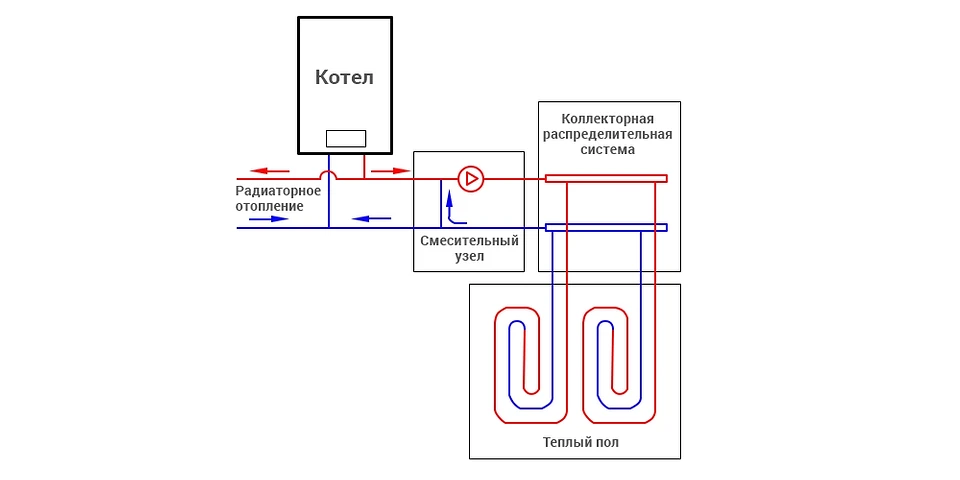

СИСТЕМА ОТОПЛЕНИЯ С ТЕПЛЫМ ПОЛОМ (рисунок 8)

Система отопления с теплыми полами завоевала большую популярность. Для помещений небольшого размера обычно используется тонкая трубка для воды, которая укладывается в пол змейкой. Но для больших пространств такой подход не рекомендуется. Во-первых, из-за большой длины трубы вода будет быстро остывать. Во-вторых, повышается риск прорыва и затопления. Поэтому предпочтительнее использовать схему с коллектором.

В теплом климате можно обойтись одним лишь теплым полом. Но там, где температуры в течение года значительно понижаются, нужны два контура отопления. К первому подключаются радиаторы отопления, а ко второму – теплый пол через коллектор. Стоит отметить необходимость оборудования специального смесительного узла в двухконтурной системе. Он необходим для некоторого понижения температуры теплоносителя перед подачей в систему теплого пола с 75-80 до 40 ˚С для предотвращения деформации напольных покрытий.

ЧТО ВАЖНО ПОМНИТЬ ПРИ ВЫБОРЕ СХЕМЫ ОТОПЛЕНИЯ В СОБСТВЕННОМ ДОМЕ?

При выборе конкретной системы отопления, прежде всего, важно обратить внимание на предполагаемые условия эксплуатации системы. Если часты перебои в электроснабжении, стоит выбрать самотечную систему. В крайнем случае с расположением труб под уклоном.

Системы, устроенные по принципу самотека, чаще всего бывают однотрубными. Данная схема идеальна и для небольшого дачного домика, где также часто отключают электричество. В этом случае важно правильно выбрать котел. Лучше, чтобы он работал на сжигаемом топливе, тогда перебои с электроэнергией не будут страшны.

Если же риск отключения электричества минимален, то стоит остановить свой выбор на системе принудительного типа. Это может быть разводка по лучевому типу или с двумя трубами. Для облегчения управления всей системой можно использовать вариант с гребенчатым коллектором. Если вы хотите иметь теплые полы, то для них предпочтительно использовать отдельный контур. Если в доме два этажа, стоит задуматься о горизонтальной разводке. Такое решение позволит вписать схему в любую планировку.
