Расчет кубатуры грунта при выполнении земляных работ
Строительные операции, связанные с обустройством фундаментов или прокладкой трубопроводов непременно связаны с земляными работами. При этом в определенный момент необходимо знать, какой объем грунта будет извлечен. Для разных типов траншей расчетные формулы будут различаться, поэтому для начала стоит рассмотреть существующие типы траншей.
НЕМНОГО О ТРАНШЕЯХ В СТРОИТЕЛЬСТВЕ
В процессе частного домостроительства в грунте прокладывают коммуникации, обустраивают канаву под ленточный фундамент. При этом выемка грунта всегда носит временный характер и требует подсчета его объемов для дальнейшего выполнения работ.

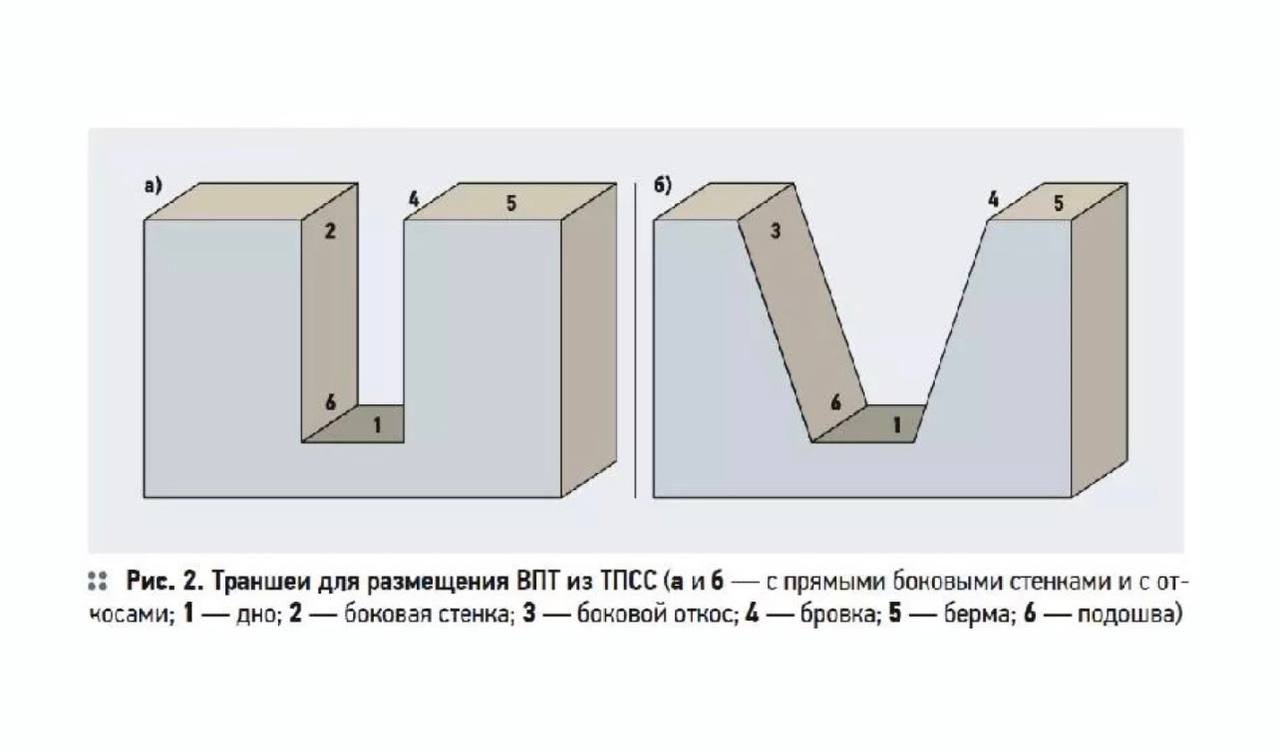

Траншея может иметь вертикальные стенки, или, когда они находятся под наклоном (в ряде случаев они требуют укрепления). Расчет объема вынимаемого грунта необходим по нескольким причинам:
• Определение величины расходов на земляные работы и последующий вывоз грунта. Эти расчеты ведутся за погонный метр с учетом вывоза или без него.
.jpeg "Расчет кубатуры грунта при выполнении земляных работ")
• Объем материалов, необходимых для заполнения траншеи. В данном случае речь идет о гравии или песке для формирования подушки, объема бетона и так далее.
• Определение объемов грунта для дальнейшей засыпки траншеи после выполнения работ.
Вне зависимости от того - проводятся работы вручную или с использованием техники, основным параметром траншеи выступает ее глубина. Она же определяется различными факторами, включая нормативы СНиП. Учитывают при выполнении земляных работ и погодно-климатические условия, например фундаменты должны закладываться на глубину больше, чем глубина промерзания земли в данной местности.
ФОРМУЛЫ ДЛЯ ТРАНШЕЙ С ВЕРТИКАЛЬНЫМИ СТЕНКАМИ
Прямоугольный или квадратный профиль сечения траншеи образуется при отсутствии скосов.
В этом случае определить объем максимально просто:
V = А * H * L, где:
A – ширина канавы; H - высота; L - длина.
Например, для 10-метровой траншеи, имеющей глубину и ширину в 1 метр, объем будет составлять:
V = 10 * 1 * 1 = 10 куб. метров.
Все величины должны быть переведены в метры, чтобы получить в итоге необходимую величину измерения.
В случае, если траншея прокладывается на участке с перепадами высот, необходимо учесть верхнюю и нижнюю точки, а формула будет выглядеть следующим образом:
V = A * (H1 + H2) / 2 * L
Соответственно необходимо будет определить две глубины траншеи: в ее верхней точке и в самом низу.
ФОРМУЛЫ ДЛЯ ТРАНШЕЙ С ОТКОСАМИ

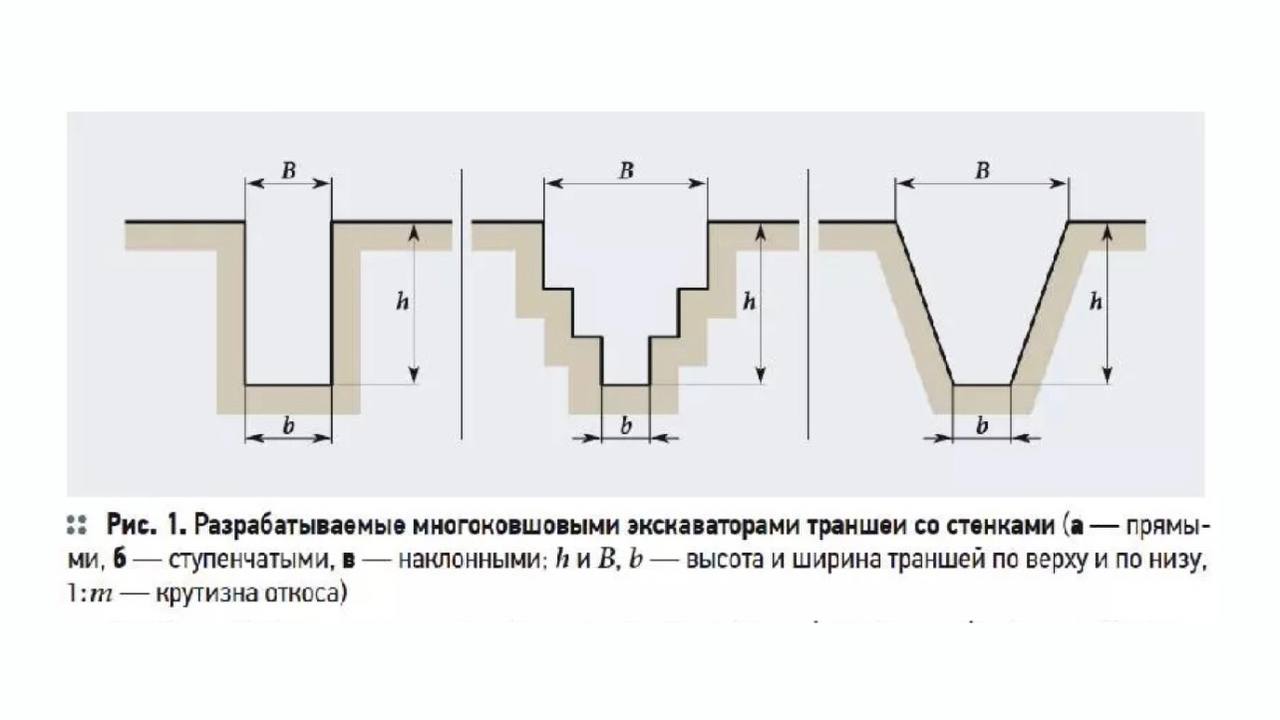

Для траншей с откосами расчет является более сложным, так как учитывать необходимо две ширины (по верху и низу). Сама по себе такая траншея имеет в сечении профиль трапеции, где нижняя часть меньше, чем ширина канавы у поверхности земли. В этом случае формула будет составлять:
V = (A1 + A2) / 2 * H * L
При определении ширины по верхней кромке траншеи необходимо учитывать параметры грунта:
A2 = A1 + 2 * H * m, где:
m - коэффициент грунта, находящийся в пределах 0,25–1.
Минимальный коэффициент используется для глинистых грунтов, а максимальный для песчаников и гравия. Связано это с тем, что сыпучие грунты имеют склонность к осыпанию, поэтому для них делается больший запас.
Кроме формы трапеции встречаются траншеи со ступенчатым профилем. Чаще всего их обустройство ведется с использованием строительной землеройной техники. В этом случае расчеты окажутся еще более сложными, так как придется считать средние показатели ширины в зависимости от количества ступеней и глубины каждой из них. В этом случае ручное определение объема траншеи оказывается действительно сложным, резко увеличиваются вероятности ошибок, причем на значительную величину, что в дальнейшем станет причиной ошибок в других расчетах и негативно скажется на сроках строительства и себестоимости.
РАСЧЕТНЫЙ КАЛЬКУЛЯТОР
Если для прямых траншей допустить ошибку при определении объема весьма сложно, то для траншей с откосами легко провести неправильный расчет. Например, траншея имеет сложную конфигурацию, предусматривает наличие перепада высот, имеет откосы, в этом случае самостоятельно справиться с задачей сможет уже не каждый.
Такие расчеты будут связаны с необходимостью рассчитывать сечение на нескольких участках, принимать в расчет два варианта ширины, две высоты. Конечно, в большинстве случаев точность до сотых долей при вычислении объема грунта не нужна, но ошибки при вычислениях могут быть куда более серьезными, что уже недопустимо. Чтобы не сомневаться в точности данных целесообразно использовать расчетные калькуляторы или обратиться в строительную компанию.
Онлайн-калькуляторы рассчитаны на различные по формам и размерам траншеи и котлованы, включая наиболее сложные варианты. Использовать их максимально просто, достаточно внести необходимые данные для расчетов, после чего программа все сделает самостоятельно, обеспечив выдачу готового результата. Калькуляторы от отдельных разработчиков предоставляют расширенные возможности, например определение стоимости работ. В этом случае потребуется дополнительно ввести данные по цене выемки 1 куб. метра грунта.
ЗАКЛЮЧЕНИЕ
Выполнение земляных работ, это не только непосредственно выемка грунта и его вывоз в случае наличия подобной необходимости. В дополнение к разработке проекта на местности требуется иметь представление об объемах грунта. Эти данные необходимы, как для определения собственных финансовых затрат, так и дальнейшего планирования строительства. Расчеты требуют учитывать различные факторы, среди которых и тип грунта, на котором ведется строительство. Если траншея имеет прямоугольный профиль подсчитать объем не составит труда вручную, если же требуются более сложные расчеты, всегда можно воспользоваться онлайн-калькулятором в интернете.
